Чорне дзеркало #24. “Арбалет”, “Двина-100М”, “Лев 18”, “Орбита”, “Финка” та інші новинки російського miltech

Росія продовжує нарощувати свій військово-промисловий потенціал. Цього тижня ворог продемонстрував низку нових розробок, які прагнуть посилити його збройні потужності, зокрема на профільних виставках. Серед новинок – модернізовані системи РЕБ, комплекси віддаленого управління дронами, нові БпЛА та безпілотні катери.

Деталі – у “Чорному дзеркалі” #24.

РЕБ “Двина-100М”

Холдинг “Росел” держкорпорації “Ростех” розпочав постачання до підрозділів росармії РЕБ модернізованих систем придушення безпілотників “Двина-100М”. Комплекси призначені для захисту від дронів на об’єктах критичної інфраструктури та промислових підприємствах.

“Двина-100М” функціонує в широкому діапазоні частот, у тому числі ефективно протидіє дронам, що використовують псевдовипадкову перебудову робочої частоти. Пристрій може працювати при температурах від -40 до +50 градусів і формувати “купол захисту” діаметром кілька сотень метрів.

Робочий частотний діапазон комплексу варіюється від 0,1 до 6 ГГц. Радіус дії у всеспрямованому режимі досягає 1500 м, у спрямованому – до 2100 м. Маса комплексу досягає 200 кг.

Керування дронами на фронті з будь-якої точки світу

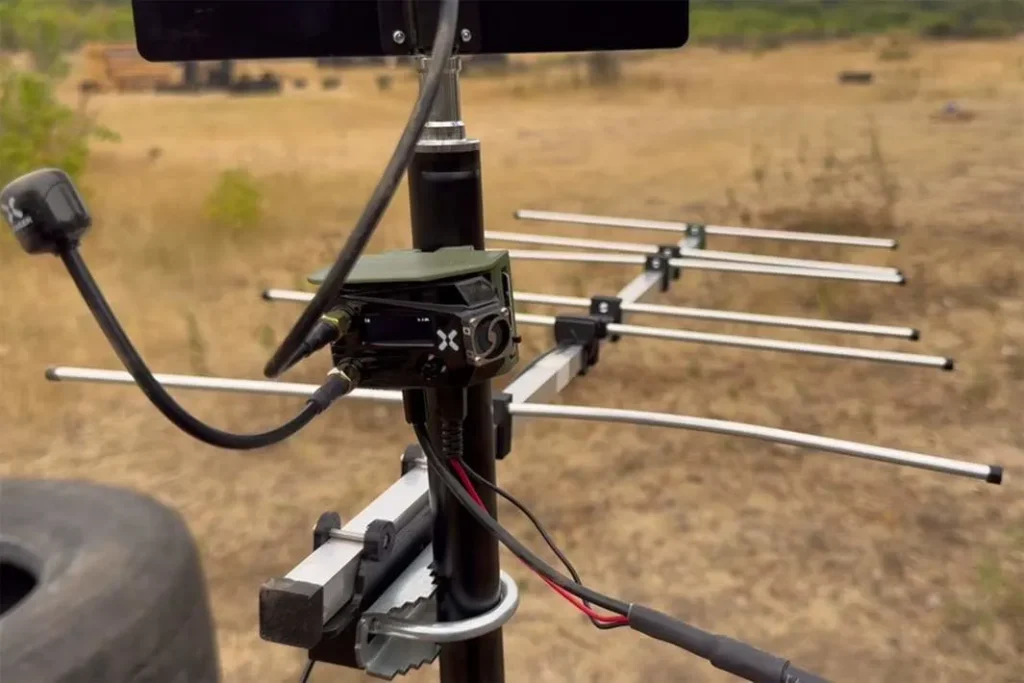

Росіяни стверджують, що їхня нова система віддаленого управління “Орбита” дозволяє з будь-якої точки світу контролювати політ тактичних дронів, які діють на лінії фронту. Новинка вже надійшла до російської армії. Вона має безліч інноваційних рішень: наприклад, нейромережні алгоритми, що асистують оператору, допомагають стабілізувати безпілотник у польоті, знайти та атакувати ціль.

Примусова посадка дронів

На форумі “Крылья Сахалина” росіяни протестували примусову посадку безпілотника через єдину систему ідентифікації на базі “ЭРА-ГЛОНАСС”. Для тесту далекосхідна безпілотна авіакомпанія “Аврора БАС” та “ГЛОНАСС” використовували БпЛА “Бражник”.

Команда на екстрене припинення польоту передавалася через модуль каналами стільникового зв’язку. У ході випробувань були відпрацьовані сценарії автоматичного повернення безпілотника до точки вильоту та безпечного приземлення у встановленій точці. Також обговорюють формат “червоної кнопки”, яка допоможе припинити політ, якщо безпілотник залетів до зони захищеного об’єкта.

“Ушкуйник” розробив БЕК на оптоволокні

Безпілотний катер, оснащений системою оптоволоконного управління, зараз проходить етап випробувань на Чорноморському флоті. Бойові випробування відбудуться у вересні.

БЕК управляється по оптоволоконному кабелю, який відразу тоне та лягає на дно завдяки тяжкості та захищеній конструкції. Човен може застосовуватися як камікадзе, винищувач ворожих безпілотних катерів або авіаносець для FPV-дронів.

Дрони запускаються з борту човна та управляються по радіо, а оптоволоконний канал забезпечує надійний зв’язок з операторами на суші. Створювався проєкт з урахуванням особливостей бойових дій саме у Чорному морі.

Новинки на “Дроннице”

Відбувся четвертий всеросійський зліт операторів бойових безпілотних систем “Дронница 2025”. На ньому росіяни традиційно представили новинки на ринку. Ось декілька з них:

• “Адель Аэро” продемонструвала “Аделикс-10” – безпілотник вертикального зльоту та посадки, який спочатку позиціонується як “доступний VTOL для хобі та навчання”. Але, за словами фахівців, може показати себе і у військовій сфері.
• Компанія “Антигравітація” показала “Финку” – баражуючий боєприпас з пінопластовими крилами та функцією донаведення на ціль. Крейсерська швидкість виробу становить до 110 км/год, дрон дозволяє вражати цілі з відривом до 25 км. Також компанія привезла російський аналог гексакоптера “Баба-Яга”, який здатний нести до 80 кг корисного навантаження та розвивати швидкість до 70 км/год. Кажуть, що створено його майже повністю з російських компонентів.

• Компанія “Ресурс” продемонструвала дрон під назвою “Александр Невский”. Він може нести 100 кг корисного навантаження, а з навантаженням 50 кг подужає дальність польоту в 20-25 км. Також компанія розробила мінігексакоптер “Лев 18” з розмахом гвинтів 18 дюймів. Він може нести одну міну ТМ-62, одну мінометну міну калібру 120 мм або п’ять мінометних мін калібру 82 мм. І під усі варіанти вже розроблені системи скидання, що роздруковані на 3D-принтері.
• Компанія “НПО Небо” розробила багатоцільовий універсальний октокоптер, який самостійно виходить із зони дії РЕБ. При вазі 3 кг дрон може піднімати до 15,5 кг, здатний транспортувати вантаж масою в 10 кг на 10 км і повернутися на місце зльоту.
• НПО “Кайсант” представило дрон-перехоплювач, що розганяється до 380 км/год. Безпілотник, який можна запускати з компактного тубуса, здатний підніматися на висоту до 3 км і долати відстані до 10 км. Також їхня команда показала новий FPV-дрон “Артемида 10”. Головною особливістю апарату є його запуск з мобільного дронопорту та можливість групового керування з одного пульта завдяки системі машинного зору. Маса дрону – 1,2 кг, дальність захоплення мети – 500 м.

Чим наводять російські дрони-перехоплювачі на українські БпЛА

Російський підрозділи полюють на українські розвідувальні крила, ударні крила і бомбардувальники роторного типу тільки завдяки мережі радіолокаційних станцій. Без них виявити точно БпЛА неможливо.

Росіяни застосовують як російські радари типу “Енот” і “Радуга”, так і китайські РЛС. Але більша частина їх мережі побудована на РЛС “СКВП” — скорочення від “Система контролю повітряного простору”. Антена РЛС являє собою пласку фазовану антенну систему розміром 1,2 метра на 1 метр.

Радар складається з:

• РЛС ОВП – радіолокаційної станції огляду повітряного простору;
• АРМ – автоматизованого робочого місця оператора.

Радар СКВП здатний виявляти безпілотники на відстані до 20 кілометрів. Одна антена бачить цілі в розкритті 90 градусів. СКВП може бути побудована як секторними, так і круговими зонами радіолокаційного виявлення. Щоб закрити всю округу на 360 градусів, потрібно встановити 4 панелі в різні боки. Кілька РЛС можуть з’єднуватися між собою через канали передачі даних, видаючи на місця операторів глобальну картину по всій ділянці фронту.

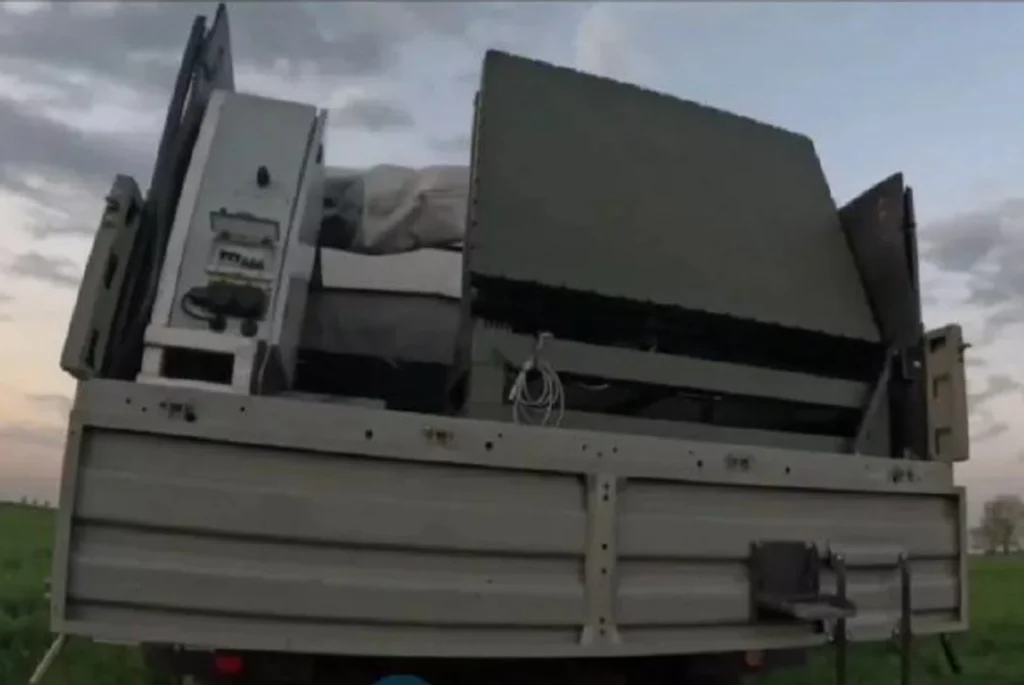

Радіолокаційна система може працювати з кузова автомобіля або з землі. Маскується найчастіше в посадках. РЛС зазвичай стоїть не ближче 5-7 км від лінії фронту.

“Арбалет” – FPV-дрон з АК

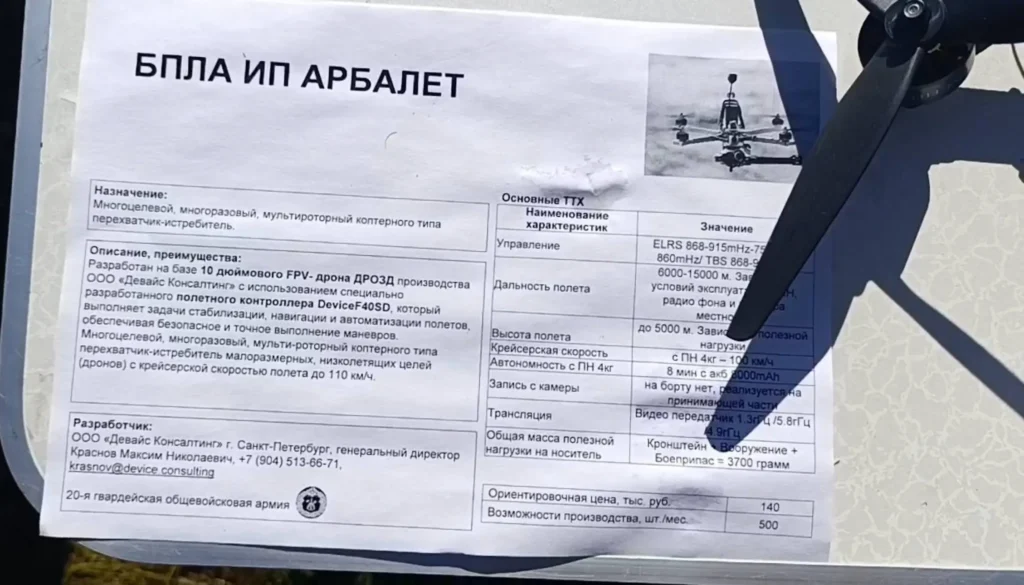

Росія представила багатоцільовий FPV-дрон зі встановленим автоматом Калашникова. Фото новинки оприлюднив проєкт Ukraine context | russia no context.

Безпілотник отримав назву “Арбалет” і позиціонується як універсальний засіб для прикриття колон, штурму позицій та застосування у ролі зенітного засобу. Безпілотник створений на базі 10-дюймового апарата “Дрозд” з польотним контролером DeviceF40SD. Обидві моделі розроблені та виробляються компанією “Девайс Консалтинг” із Санкт-Петербурга.

“Арбалет” має дальність польоту від 6 до 15 км, здатний підніматися на висоту до 5 км і розвивати швидкість близько 100 км/год із корисним навантаженням до 4 кг. Як озброєння він використовує автомат АКС-74У з магазином на 30 набоїв.
