Чорне дзеркало #73: лазерна установка “Игнис”, гексакоптер “Грузовичок”, патент на РЛС та інші новинки російського miltech

Минулого тижня росіяни показали чергові оновлення “шахедоподібних” ударних дронів “Герань” та “Гербера”, запатентували складаний перехоплювач та випробували лазерну установку “Игнис” на протипіхотній міні. Крім того, стали відомі технічні характеристики дрона “Сварог 4Т 160” та розвідувального дрона “Грузовичок”. Про ці та інші новинки російського військово-промислового комплексу – в тижневому огляді Defender Media “Чорне дзеркало“.

Лазерна установка “Игнис” на НРК “Курьер”

Російський НРК “Курьер” отримав лазерну установку “Игнис” для дистанційного знешкодження вибухонебезпечних предметів. У демонстраційному відео за допомогою установки підпалюють детонатор протитанкової міни з відстані 25 м.

Лазер нагріває ціль приблизно до 1000 °C, пропалює корпус боєприпасу та спричиняє вигорання вибухової речовини всередині. Розробники заявляють, що це дає змогу знешкоджувати предмет без його детонації.

Заявлена дальність роботи установки — до 500 м. За даними російських ЗМІ, вона може працювати в умовах туману та диму.

Вартість і дальність “Герані-4”

За даними російських військових оглядачів, реактивний ударний БпЛА “Герань-4” пролетів 900 км за 1 годину 50 хвилин. Це рекордний показник для оновленої моделі дрона із двигунами Telefly LX-WP-160 і Telefly TF-TJ2000A.

Заявлена максимальна швидкість становить до 500 км/год, висота польоту — до 5000 м.

Після модернізації “Герань-4” отримала нову аеродинамічну схему та посилену конструкцію. Крила більше не від’єднуються від центроплана, а кількість технологічних люків зменшили для зниження опору повітря.

БпЛА може нести осколково-фугасну або термобаричну бойову частину масою 50 кг, а також збільшену термобаричну бойову частину масою до 90 кг.

Вартість одного реактивного БПЛА “Герань-4” оцінюється приблизно у $100 тис., що приблизно вдвічі дорочже за “Герань-2”.

Аналізатор спектра у “Гербері”

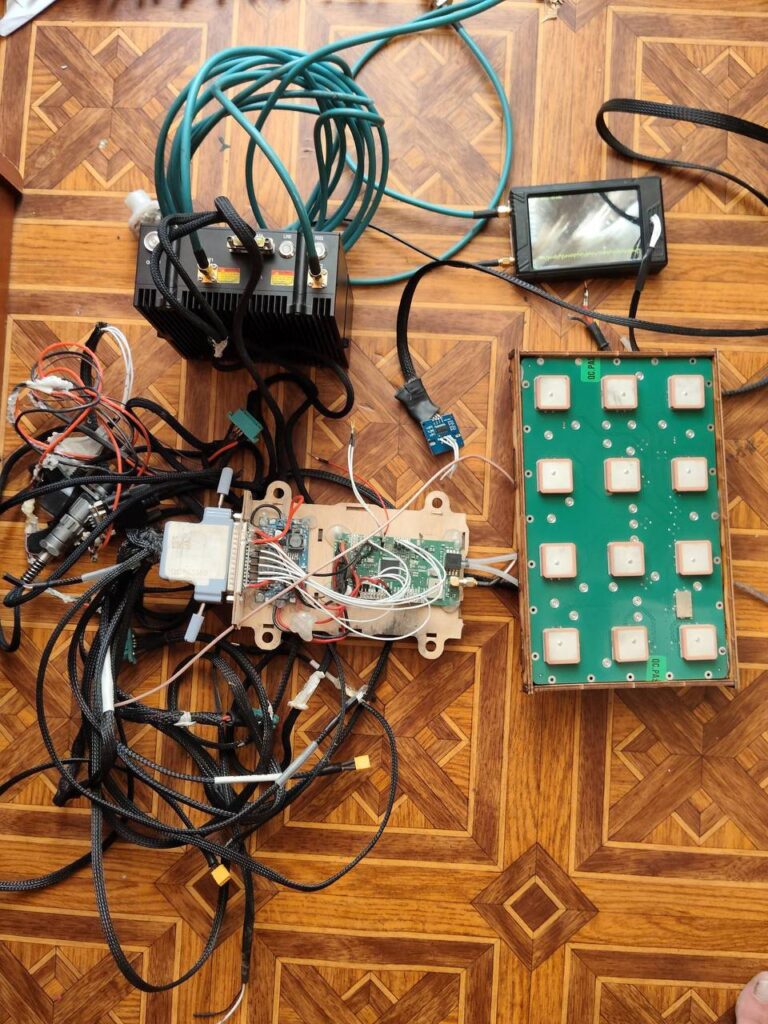

У російському БПЛА “Гербера” виявили портативний аналізатор спектра “Тіні SA Ultra”, підключений до вільного порту модема МЕШ, повідомив радник президента України Сергій “Флеш” Бескрестнов.

За наявними даними, пристрій може використовуватися для аналізу радіочастотного діапазону. Його потенційне застосування на БПЛА може передбачати виявлення сигналів радіолокаційних станцій або засобів радіоелектронної боротьби.

Розвідувальна конфігурація “Грузовичка”

Російський вантажний FPV-дрон “Грузовичок” отримав конфігурацію для розвідки. На апарат встановили цифрову відеокамеру з 40-кратним збільшенням і тепловізор із роздільною здатністю 640×512.

За заявою виробника, “Грузовичок” може тривалий час зависати в одній точці, зокрема, у режимі ретранслятора зв’язку заявлений час зависання становить близько 1,5 години. При цьому дрон зберігає функцію транспортування вантажів. Вантажопідйомність становить 6 кг. Його використовують для доставки медикаментів, води та інших вантажів.

Для управління застосовується прошивка ArduPilot із GPS. Вона забезпечує утримання позиції, зависання та навігацію під час доставки.

Оприлюднені характеристики “Сварог 4Т 160”

НВЦ “Сварог” також оприлюднив технічні характеристики модернізованого коптерного БпЛА “Сварог 4Т 160”, який постачається російським військам. Розробники позиціонують його як аналог квадрокоптерів серії Matrice компанії DJI.

Заявлені характеристики “Сварог 4Т 160”:

• дальність — до 25 км;
• тривалість польоту — до 40 хв;
• оптичне збільшення — 11×;
• гібридне збільшення — 160×;
• тепловізор із роздільною здатністю 640 пікселів по горизонталі.

Оператор керує дроном за допомогою пульта, а відео передається на монітор. У разі втрати сигналу апарат набирає висоту до його відновлення. “Сварог 4Т 160” може працювати без GPS, використовуючи оптичний датчик і лідар.

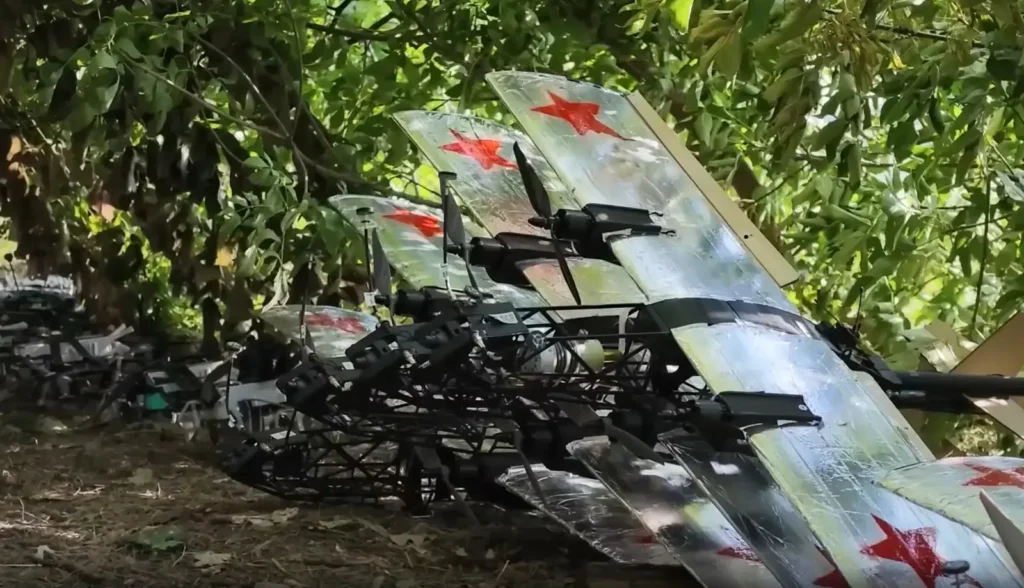

Ударний БПЛА “Малыш”

Підрозділи російських військ безпілотних систем отримали ударні БПЛА літакового типу “Малыш”. Дрони призначені для патрулювання та захисту маршрутів логістики.

Дрон запускається з руки, має фіксоване крило, що дає змогу розвивати більшу швидкість порівняно з коптерними БпЛА. Заявлено, що безпілотник здатен перехоплювати інші дрони “на значній відстані”.

Детальні технічні характеристики “Малыша” російське відомство не оприлюднило.

Дрони-перехоплювачі “Рой”

Російські військові заявили про застосування нових коптерних БпЛА-перехоплювачів “Рой” проти українських безпілотників. Російська сторона заявляє про ураження цими дронами різних повітряних цілей, зокрема важких далекобійних БпЛА літакового типу “Лютий”. Окремо повідомлялося про застосування “Рою” угрупованням “Днепр” проти українських R-18. За даними російських державних ЗМІ, “Рой” збивав R-18 шляхом кінетичного ураження тараном.

Технічні характеристики “Рою” наразі не розкриваються.

Багатопозиційна бортова РЛС

Конструктори університету “Иннополис” запропонували схему багатопозиційної бортової РЛС, здатної формувати зображення в передній зоні огляду з роздільною здатністю до 20 см за азимутом.

Система використовує кілька невеликих радіолокаторів. Один активний компонент передає сигнал, а один або кілька пасивних приймають відбиття з інших ракурсів. Це збільшує обсяг доплерівської інформації та дає змогу формувати детальніше зображення поверхні Землі по курсу руху носія.

За бази між компонентами 100 м, висоти польоту 150 м і швидкості 28 м/с заявлена роздільна здатність становить 0,20 м за азимутом і 0,27 м за дальністю. Для раніше відомих систем переднього огляду автори наводять показник близько 1 м за азимутом.

Компактний дрон-перехоплювач

У Санкт-Петербурзі розробили компактний БпЛА-перехоплювач для боротьби з малими безпілотниками. Конструкція має руків’я, складані промені з електродвигунами та гвинтами, камери, радіомодуль, а також окрему систему енергозабезпечення й боєприпасів.

Апарат пропонується зберігати в чохлі або кобурі. Перед запуском оператор натискає кнопку, після чого промені автоматично розкриваються, лопаті переходять у робоче положення, запускаються двигуни.

Після виконання завдання перехоплювач можна повернути оператору, замінити акумуляторний та боєприпасний модулі й повторно використати.

Конструктори передбачили кінетичний модуль із безствольними боєприпасами та електричним ініціюванням. Заявлена маса апарата — до 2 кг.

Комплекс РЕБ “Ястреб-1.0”

Росіяни заявили про завершення основної частини полігонних випробувань комплексу радіоелектронної боротьби “Ястреб-1.0”. Система призначена для розвідки та придушення сигналів безпілотників.

Заявлений робочий діапазон комплексу — від 100 до 6000 МГц. Розробники стверджують, що система виявляє активні канали зв’язку та формує спрямовані перешкоди. За заявленою концепцією, спрямоване придушення має відрізнятися від широкосмугового глушіння селективним впливом на виявлені канали.
